纸卷夹

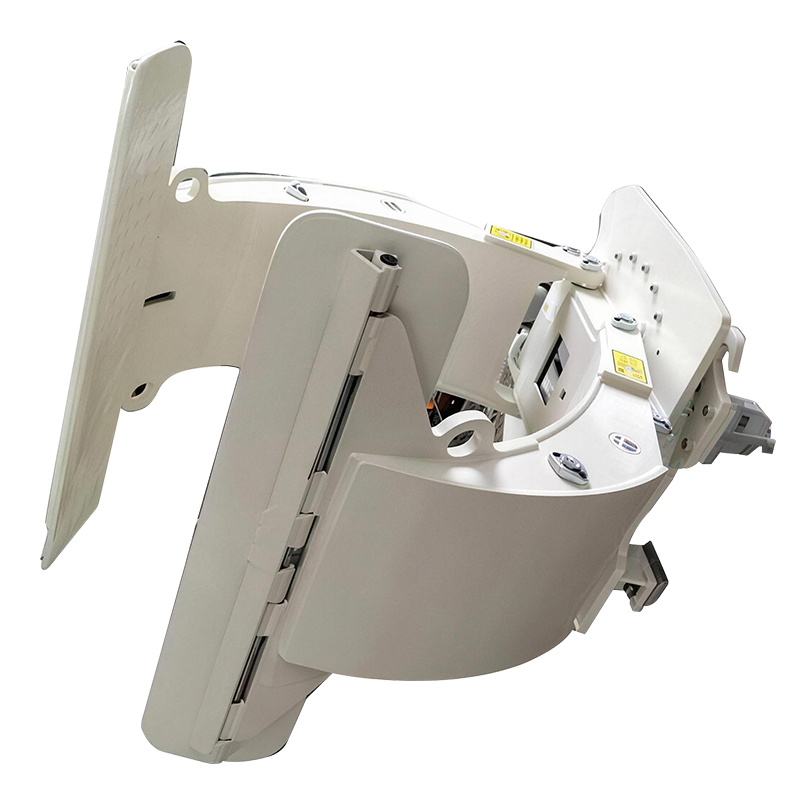

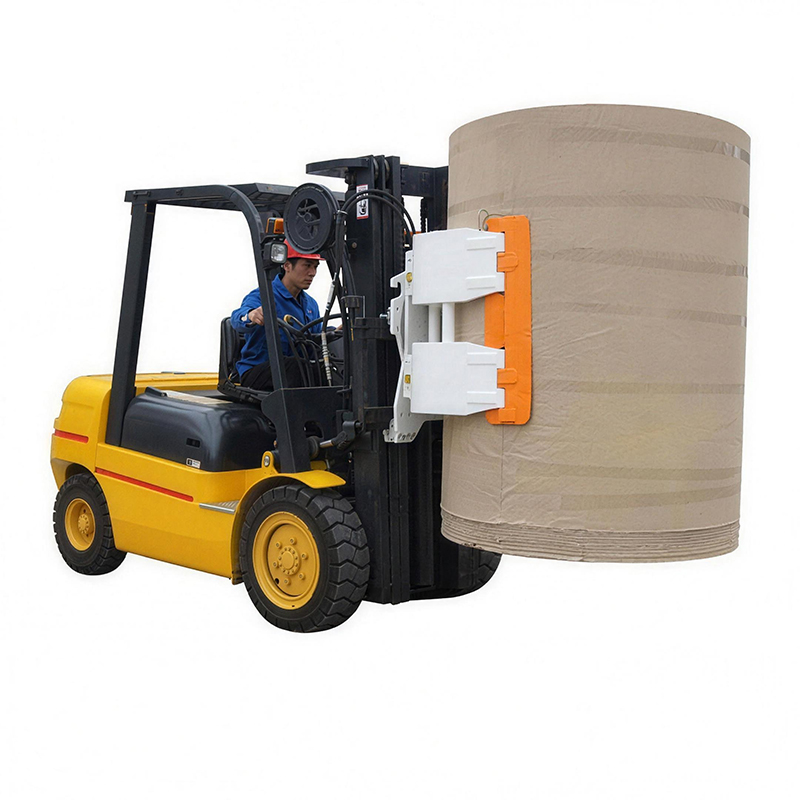

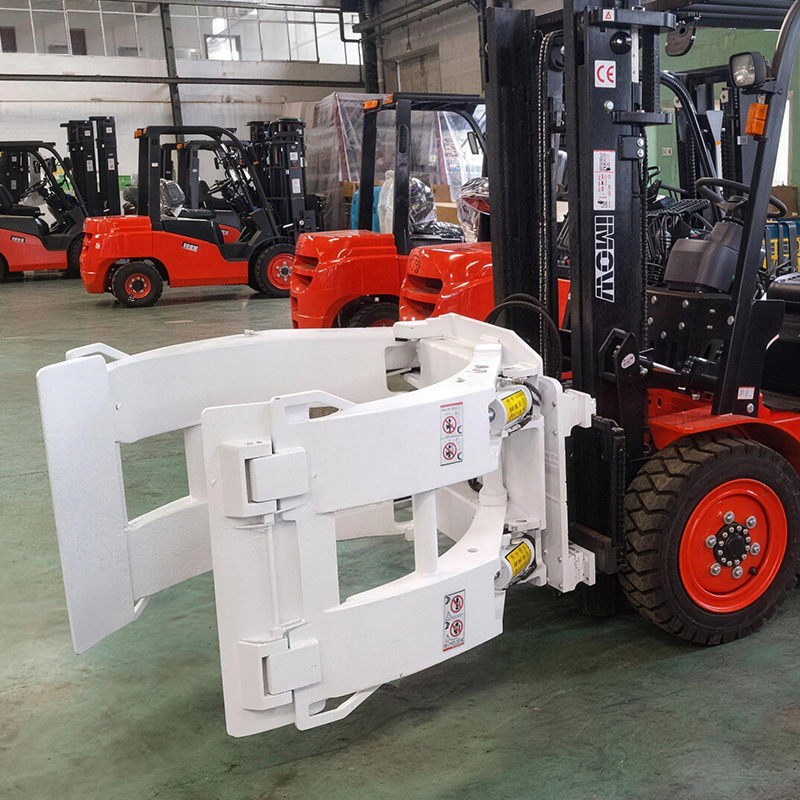

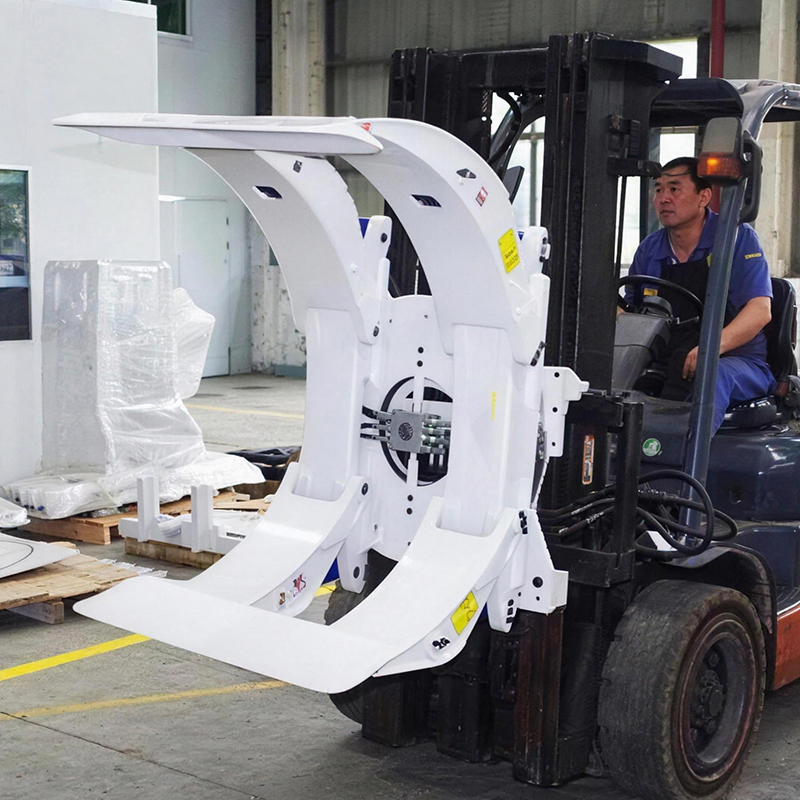

纸卷夹（Paper Roll Clamp）是一种专为高效搬运圆柱形货物设计的叉车属具，通过液压驱动夹臂闭合与旋转，实现纸卷、塑料薄膜卷、金属管等易损圆柱货物的无托盘化搬运与堆垛。其核心功能包括360°旋转定位、自适应夹持力控制、无损搬运，广泛应用于造纸、印刷、包装、物流仓储等行业，显著降低货物破损率并提升作业安全性。

核心功能与技术特点

1. 高效夹持与旋转

   • 多角度调节：支持双向360°连续旋转及任意角度液压自锁，适配垂直或水平堆垛需求，无需调整货叉位置即可完成货物方向调整。
   • 自适应夹持：液压系统驱动夹臂闭合（压力10–25MPa），配合可更换夹板（橡胶、聚氨酯、带筋条等材质），确保夹持力均匀分布，避免压损纸芯或表面划伤。

2. 结构优化设计

   • 轻量化与高强度：主体采用合金钢或锰钢整体铸造，抗拉强度≥800MPa，自重180–950kg，兼具承载稳定性（负载300–4500kg）与机动性。
   • 模块化夹臂：
     • 滑臂式：超薄夹臂可楔入紧密堆垛缝隙，左臂分离式设计支持同时夹持直径差≤76mm的两个纸卷；
     • 可调短臂式：通过调节短臂位置适配不同直径（250–3300mm），提升小直径纸卷搬运精度。

3. 安全与智能化

   • 液压保压系统：集成液控单向阀与双向液压锁，防止油路故障导致的夹持力骤降，避免货物坠落事故；
   • 智能控制演进：新型号配备压力传感器与角度反馈，实现夹持力自适应调节（如防过载损伤纸卷），适配AGV自动化场景。

典型应用场景

• 造纸与印刷业：
  • 造纸厂原纸转运、成品卷堆垛，破损率从15%降至接近0%；
  • 印刷车间薄膜卷、铝箔卷的裁切前定位与换卷作业。
• 物流与制造业：
  • 港口集装箱内圆柱货物装卸（40英尺货柜处理80桶原料）；
  • 变压器厂铜线卷、水泥预制管、钢管的无托盘化仓储管理。
• 特种场景：
  • 软性纸行业专用夹板实现轻柔夹持；
  • 回收纸卷作业采用带筋条夹板增强摩擦力。

技术参数与演进方向

1. 参数范围

   • 承载能力：800kg–25,000kg；
   • 夹持直径：250mm–3300mm；
   • 旋转角度：360°连续旋转（部分型号支持180°固定角度）。

2. 技术演进

   • 智能化：集成压力传感与角度反馈，实现夹持力自适应调节；
   • 电动化：电推杆替代液压系统，简化油路维护；
   • 轻量化：高强铝合金减重20%，提升有效载荷与机动性。
